Với sự phát triển nhanh chóng của khoa học kĩ thuật hiện tại, đèn Led đã trở nên phổ biến và có mặt mọi nơi trong cuộc sống ngày nay. Trong đó, chip Led SMD là một loại linh kiện hiện đại được dùng để gắn trực tiếp trên bề mặt bảng mạch (PCB) thay thế hoàn toàn chân cắm truyền thống. Để giúp bạn hiểu hơn về chip SMD và COB khác nhau như thế nào, hãy cùng DMT Light tìm hiểu chi tiết hơn về Led SMD là gì cùng những thông tin về loại chip này nhé!
Người tiêu dùng ngày nay thích sử dụng thiết bị chiếu sáng phải có kích thước nhỏ gọn nhưng vẫn hoạt động tốt. Do đó, để đáp ứng nhu cầu phát triển của thị trường, các nhà sản xuất phải nghiên cứu và áp dụng công nghệ sáng SMD thay thế cho công nghệ Led DIP.
1. Chip Led SMD là gì? Cấu tạo chip SMD

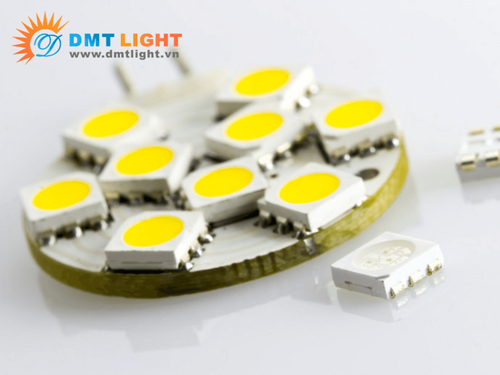

Chip Led SMD là gì? Hiện nay, ngành công nghiệp đèn Led đã có nhiều bước tiến mới trong việc đóng gói chip Led, 2 công nghệ phổ biến và được sử dụng nhiều nhất hiện này đó là Surface Mounted Diode (SMD) và Chip-On-Board (COB). Trong đó chip SMD là sự lựa chọn hàng đầu được sử dụng để sản xuất các thiết bị chiếu sáng, đặc biệt nhất là đèn LED.
1.1. Led SMD là gì?
Led SMD (Surface Mount Device) là viết tắt của cụm từ linh kiện dán trên bề mặt. Linh kiện SMD được gắn vào PCB bằng cách đặt trực tiếp trên bề mặt PCB. Cách gia công này giúp các thiết bị có kích thước nhỏ hơn, dễ bảo quản và vận chuyển hơn.
“Led SMD” là viết tắt của cụm từ “Light-Emitting Diode Surface-Mount Device“. Là một dòng sản phẩm đèn Led được sản xuất bằng cách sử dụng phương pháp SMT (Surface-Mount Technology). Chip SMD là một trong những công nghệ tiên tiến nhất và được sử dụng rộng rãi trong các lĩnh vực như sản xuất màn hình Led, đèn chiếu sáng và thiết bị đo đếm.

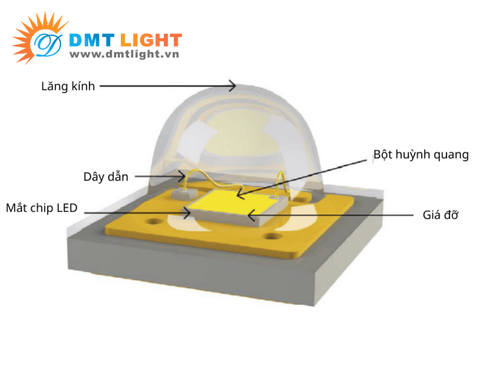

1.2. Cấu tạo của chip SMD Led
Chip SMD Led có thiết kế nhỏ gọn giúp tối ưu trong việc gắn trực tiếp trên bề mặt bảng mạch in (PCB). Về cơ bản, chip SMD bao gồm các thành phần như bảng mạch in, keo tản nhiệt và nhôm kỹ thuật là bốn thành phần chính của cấu tạo Led SMD. Trong đó:
- Mắt Led SMD: Đây là bộ phận quan trọng gồm chất bán dẫn có các tạp chất giữa 2 khối P-N. Khi có dòng điện chạy qua, chất bán dẫn của cực N sẽ lấp vào lỗ trống trong chất bán dễ P.
- Công nghệ FLIP-CHIP mới nhất sử dụng cấy GaA trên chất nền trong suốt mang lại hiệu suất phát quang cao và khả năng điều hòa tản nhiệt tốt.
- Chip Led có thời gian sử dụng lên đến 65,000 giờ.
- Để sản phẩm hoạt động, nó phải được gắn trên bảng mạch với mạch khép kín để hoạt động độc lập với các chip khác.
- Chip Led có khả năng thay đổi màu, cho phép người dùng thay đổi màu cho từng mục đích chiếu sáng riêng.
- Bảng in mạch:
- Bo mạch của chip nằm ở đây. Đường dây dẫn cho phép nó kết nối với các chip Led và giữ cho các chip không bị rời rạc khi có tác động từ ngoại lực.
- Bảng mạch hoàn toàn cách điện với bên ngoài do chất liệu đồng được ép chặt lên một lớp không dẫn điện.
- Keo tản nhiệt:
- Chất này được sử dụng để kết nối và giảm tản nhiệt trong quá trình hoạt động của chip Led và giúp chúng không bị nóng lên khi hoạt động.
- Tăng tuổi thọ cho chip Led và cho thời gian sử dụng lâu dài hơn.
- Nhôm sử dụng kỹ thuật: Là một loại miếng nhôm nhỏ được bọc ở mặt đế của Led SMD. Nhôm kỹ thuật làm từ vật liệu chất lượng, điều này sẽ đảm bảo được:
- Các bộ phận bên trong hoạt động ổn định nhờ bao bọc.
- Đảm bảo rằng nó không bị va đập bởi các yếu tố ngoại lực.
Chính các thành phần cấu tạo này giúp cho linh kiện SMD trở nên gọn gàng hơn và dễ dàng trong lắp đặt. Nhờ đó mà chip Led SMD thích hợp để sử dụng trong sản xuất hàng loạt trong các thiết bị điện tử hiện đại.
>>>Xem thêm: Chip LED là gì? Phân biệt các loại Chip LED phổ biến hiện nay
2. Phân loại SMD chip phổ biến hiện nay
Hiện nay, SMD Led được phân loại dựa trên nhiều tiêu chí khác nhau, trong đó có kích thước nhỏ – trung bình – lớn. Dưới đây là một số phân loại Led SMD phổ biến mà bạn có thể tham khảo:
2.1. SMD chip module nhỏ
Nhóm chip SMD nhỏ được ứng dụng nhiều trong sản xuất yêu cầu công suất thấp và không gian hạn chế. Một số chip SMD module nhỏ như:
- Chip SMD Led 0805: Chip SMD Led 0805 có kích thước 0.8mm x 0.5mm. Chúng thường được lắp đặt cho đèn Led có công suất cực nhỏ để báo hiệu và nhấp nháy.
- Chip Led 1104: Chip Led SMD 1104 có kích thước nhỏ 1,1 mm x 0,4 mm. Ứng dụng để lắp đặt các đèn Led nhỏ, đèn cầm tay hoặc màn hình LCD.
- Chip Led 2835: Led SMD 2835 có kích thước 2.8mm x 3.5mm. Đây là loại đèn Led phổ biến được lắp đặt cho đèn Led dây siêu sáng và đèn Led nhấp nháy.
- Chip Led 3030: Kích thước của Led SMD là 3mm x 3mm. Chip Led này được sử dụng cho đèn Led dây, đèn Led trên biển quảng cáo, v.v.
2.2. Chip Led SMD trung bình.
Nhóm chip Led SMD trung bình là nhóm phổ biến được sử dụng phổ biến trong các ứng dụng chiếu sáng hiện nay. Bao gồm:
- Chip Led 4014: Kích thước là 4 mm x 1,4 mm. Đèn Led SMD 4014 được sử dụng để lắp đặt cho các loại đèn chiếu sáng có công suất nhỏ, chẳng hạn như đèn chiếu rọi, đèn xe hơi và đèn âm trần.
- Chip Led 5050: Led SMD 5050 có công suất trung bình và kích thước là 5.0 mm x 5.0 mm. Dòng chip này phù hợp cho các loại đèn công suất nhỏ như đèn Led âm trần, đèn Led hồ bơi và đèn Led dây trang trí đều được sử dụng phổ biến. Ngoài ra, đèn pha, chiếu rọi và đèn chiếu sáng ngoài trời có nhiều ứng dụng.
- Chip Led 5730: Chip Led SMD 5730 có kích thước 5.7 mm x 3.0 mm. Ứng dụng trong sản xuất đèn Led dân dụng, chẳng hạn như đèn pha len, đèn âm trần và đèn rọi, để chiếu sáng nhà ở, văn phòng, cửa hàng và nhà hàng.
2.3. SMD chip module lớn
Là nhóm chip được dùng cho các loại đèn có công suất cao để có thể ứng dụng tại những môi trường yêu cầu về độ sáng và khả năng tản nhiệt tốt.
- Chip Led 7014: Chip 7014 có kích thước 7.0 mm x 1.4 mm. Được sử dụng để tạo ra đènLed có công suất cao, chẳng hạn như đèn Led nhà xưởng, đèn Led đường,…
- Chip Led 7020: Chip SMD 7020 là một loại chip Led lớn được thiết kế để sử dụng trong đèn có công suất cao. Chip được sử dụng cho đèn Led công nghiệp, đèn nhà xưởng 70w hoặc 80w. Đèn được sử dụng để chiếu sáng nhà xưởng, sân vận động, nhà thi đấu, v.v.
- Chip Led 8520: Một trong những loại chip Led SMD có kích thước và công suất lớn nhất. Đèn chip Led SMD 8520 được sử dụng để chiếu sáng đường giao thông, sân vận động, nhà xưởng diện tích rộng và đèn cao áp.
3. Ưu điểm và nhược điểm của Led SMD là gì?
Dưới đây là một vài ưu điểm, nhược điểm của Led SMD mà DMT Light đã cập nhật:
| Ưu điểm | Nhược điểm |
| Hiệu suất phát quang cao: Do chất lượng ánh sáng cao của chip Led, chúng có hiệu suất chiếu sáng cao. Do đó, điện năng được tiết kiệm tối ưu.
Tuổi thọ cao, tản nhiệt tốt: Khi chip Led được tản nhiệt hiệu quả, thời gian hoạt động của chúng sẽ dài hơn.
Có khả năng đổi màu: đây là ưu điểm chính của chip SMD Led so với các dòng khác. Người dùng có thể dễ dàng thay đổi màu sắc chiếu sáng phù hợp với không gian. | Chip Led SMD thường có giá cao hơn các loại khác.
Đèn thường đổ bóng nhiều khi chiếu sáng vì thiết bị chiếu sáng có nhiều con chip SMD. |
Có thể thấy chip SMD Led mang đến nhiều ưu điểm nổi bật cho các ứng dụng chiếu sáng hiện đại. Nhưng cũng cần chú ý những nhược điểm để sử dụng hiệu quả. Để biết chip SMD được ứng dụng ra sao mời bạn cùng tìm hiểu trong phần tiếp theo.
4. Chip SMD Led được ứng dụng như thế nào?
Chip LED không tự nhiên lại được sử dụng nhiều. Thật vậy, loại chip này có ý nghĩa đáng kể đối với nhiều lĩnh vực khác nhau trong cuộc sống. Vậy ứng dụng của chip Led SMD là gì mời bạn cùng tìm hiểu ngay sau đây:
4.1. Trong giao thông
- Sử dụng làm đèn giao thông hoặc đèn đường.
- Được sử dụng như đèn trang trí, chẳng hạn như đèn Led dây, đèn Led đổi màu.
- Nó đáp ứng các yêu cầu sau: tiết kiệm điện, không gây hại cho môi trường, đẹp mắt và bền lâu.
4.2. Trong công nghiệp
- Các nhà máy, phân xưởng và sân vận động sử dụng các dòng đèn Led có độ chiếu sáng cao.
- Độ rọi cao và khả năng chiếu sáng rộng rãi.
- Đèn pin Led.
4.3. Trong nông nghiệp
- Hiệu quả của nó vượt trội so với các loại đèn khác. Để tăng năng suất cây trồng, cây cối hấp thụ ánh sáng tốt hơn từ bóng đèn Led.
- Đèn Led có nhiều dải sáng khác nhau, phù hợp với từng loại cây.
- Thời gian chiếu sáng của đèn Led khá phù hợp với sự phát triển của cây.
4.4. Trong giải trí
- Các biển hiệu quảng cáo và màn hình hiển thị sử dụng đèn Led.
- Đèn Led có công suất lớn cũng được sử dụng trên các sân khấu lớn, cần nhiều ánh sáng.
4.5. Trong ngành ô tô
- Đèn Led được sử dụng phổ biến trong đèn pha ô tô vì chúng đảm bảo mức độ chiếu sáng an toàn khi di chuyển và giảm thiểu tai nạn.
5. Những thương hiệu chip Led SMD phổ biến.
Dưới đây là 6 thương hiệu chip Led SMD nổi tiếng được nhiều doanh nghiệp cũng như khách hàng cá nhân tin dùng trong nhiều năm qua:
5.1. Thương hiệu Cree
Chip Led Cree là một thương hiệu đến từ Hoa Kỳ, chuyên sản xuất chip đèn Led có chất lượng cao. Chip này có khả năng hiển thị ánh sáng chân thực và rõ nét với độ hoàn màu CRI 80-85 Ra.
5.2. Philips
Philips, một thương hiệu đến từ Hà Lan với hơn 120 năm kinh nghiệm trong việc sản xuất các dụng cụ chiếu sáng, là nhà sản xuất chip đèn Led. Với chỉ số hoàn màu lên đến 90, các loại chip Led của Philips luôn được đánh giá cao.
5.3. Samsung
Các loại chip đèn Led của Samsung luôn được ưa chuộng vì công nghệ hiện đại. Công ty con của tập đoàn Samsung, Samsung Led, được thành lập vào năm 2009. Sản phẩm đa dạng của hãng phù hợp với các thương hiệu cá nhân và doanh nghiệp.
5.4. Thương hiệu Bridgelux
Thương hiệu chip Led Bridgelux được thành lập tại Hoa Kỳ vào năm 2002. Nó cung cấp nhiều kỹ thuật mới và công nghệ hiện đại, đây là một trong những thương hiệu được ưa chuộng nhất. Đó là lý do tại sao các sản phẩm ở đây không hề rẻ.
5.5. Nichia
Chip Led được sản xuất bởi Nichia, một thương hiệu Nhật Bản được ưa chuộng. Nichia tập trung vào chip đèn Nichia 70W. Ngoài ra, sản phẩm của công ty rất đa dạng và có giá phải chăng, phù hợp với phần lớn khách hàng.
5.6. Osram
Osram là thương hiệu chip Led nổi tiếng của Đức đã có từ lâu và vẫn được rất nhiều người tin tưởng. Đặc biệt là với loại chip Led dành cho đèn pha ô tô, Osram luôn tập trung vào việc cung cấp các sản phẩm có chất lượng cao.
6. So sánh sự khác nhau giữa chip Led SMD với Led COB.
6.1. Định nghĩa của Led COB
Công nghệ chip Led “đóng gói” mới nhất được gọi là COB. Bất kể số lượng điốt như thế nào, chip COB Led cũng chỉ thường có một mạch và hai tiếp điểm.
6.2. Có gì khác biệt giữa chip Led COB và SMD?
Đèn Led chiếu sáng thường có hai loại chip thường gặp chính là chip Led SMD và chip Led COB. Mỗi loại sẽ có cấu tạo, đặc điểm và ứng dụng riêng biệt, dưới đây là bảng so sánh chi tiết về 2 loại chip giúp bạn dễ hình dung trước khi lựa chọn đèn Led:
| Đặc điểm | Chip Led SMD | Chip Led COB |
| Cấu tạo | Gồm nhiều con chip gắn riêng lẻ trên PCB | Nhiều con chip đóng gói chung thành 1 khối. |
| Hiệu suất sáng | Cao | Thấp hơn |
| Góc chiếu sáng | Rộng, ánh sáng phân bố đều | Hẹp hơn, ánh sáng phân bố tập trung |
| Khả năng chiếu sáng | Phù hợp chiếu diện rộng | Hợp để chiếu điểm |
| Khả năng tản nhiệt | Tốt, vì cần tản nhiệt nhỏ hơn | Yêu cầu tản nhiệt lớn |
| Độ bền khi chip bị hỏng | 1 chip hỏng thì chip khác vẫn hoạt động | Chip hỏng làm giảm công suất mạnh |
| Độ tin cậy | Ít lỗi hàn, chống rung tốt | Độ tin cậy cao nhờ đóng gói nguyên khối |
| Mức độ linh hoạt | Cao vì dễ tạo nhiều kiểu đèn | Thấp hơn do thiết kế dạng module |
| Trọng lượng | Nhẹ | Nặng hơn |
| Quy trình sản xuất | Tự động hóa giúp tiết kiệm chi phí sản xuất | Đơn giản nhưng khó tối ưu thiết kế tản nhiệt |
| CRI | Cao | Khá cao |
| Hiện tượng chói | Ít chói, cho ánh sáng mềm | Có thể gây chói |
| Ứng dụng | Đèn đường, nhà xưởng, panel, đèn tuýp | Đèn rọi, spotlight, chiếu trong nhà |
| Bảo trì | Dễ dàng | Khó hơn |
| Chi phí | Tiết kiệm | Có thể tăng tùy theo bộ phận tản nhiệt |
Nhận xét:
- Lựa chọn chip SMD Led: Khi yêu cầu ánh sáng đa dạng, phân tán đều, có thiết kế nhỏ gọn và không chú trọng đến cường độ ánh sáng tập trung.
- Lựa chọn chip COB Led: Khi yêu cầu cường độ ánh sáng, tập trung và hiệu quả tản nhiệt tốt cho các ứng dụng công suất cao và không yêu cầu khả năng linh hoạt.
Chip Led SMD là một lựa chọn tuyệt vời cho các thiết bị chiếu sáng, đặc biệt là đèn Led. DMT Light hy vọng rằng bài viết trên sẽ giúp bạn hiểu rõ hơn về chip Led SMD là gì và ứng dụng chúng vào những không gian phù hợp nhé!
