Không phải ai cũng biết cách nối đèn LED 3 dây cho đúng, nhất là khi gặp các loại đèn pha led ngoài trời có dây tiếp địa, hoặc hệ thống dùng điện 12V, 24V hay 220V. Việc nối sai có thể khiến đèn không sáng, rò điện, thậm chí gây nguy hiểm. Bài viết này sẽ giúp bạn hiểu rõ từng loại dây, cách nối dây đèn pha led an toàn và chính xác cho từng loại nguồn điện – dễ áp dụng ngay cả khi bạn không có nền tảng kỹ thuật.

Cấu tạo chung của đèn pha led

Về cơ bản, đèn pha LED được cấu tạo từ 4 phần chính, mỗi phần đảm nhiệm một chức năng quan trọng trong hoạt động và độ bền của đèn:

• Chip LED – Bộ phận phát sáng, quyết định độ sáng, màu ánh sáng và hiệu suất chiếu sáng tổng thể của đèn.
• Driver (nguồn) – Điều chỉnh, chuyển đổi dòng điện từ AC sang DC phù hợp với chip LED, giúp đèn hoạt động ổn định và tránh hỏng hóc do dao động điện áp.
• Vỏ tản nhiệt – Thường làm bằng nhôm nguyên khối, có vai trò tản nhiệt nhanh, giúp đèn không bị nóng và duy trì tuổi thọ linh kiện.
• Mặt kính: Bảo vệ mặt đèn khỏi nước, bụi, đồng thời gom ánh sáng theo hướng chiếu, tăng hiệu quả chiếu rọi.

• Các phụ kiện đi kèm:
  • Cảm biến chuyển động/quang – Tự động bật tắt đèn khi có người hoặc khi trời tối. (Tùy dòng đèn)
  • Chân đế, giá treo, khớp xoay – Giúp lắp đặt dễ dàng, điều chỉnh linh hoạt góc chiếu sáng.
  • Bộ dây dẫn, đầu nối, jack chống nước – Đảm bảo việc đấu nối điện an toàn, bền chắc ngoài trời.
  • Remote  – Điều khiển đèn từ xa hoặc thiết lập thời gian bật tắt tự động (tùy dòng sản phẩm).

Tìm hiểu chi tiết: Cấu tạo từng phần và nguyên lý hoạt động của đèn pha led

Hiểu đúng loại nguồn trước khi đấu nối đèn LED 3 dây

Trước khi tìm hiểu cách đấu nối, bạn cần xác định rõ: đèn pha LED của bạn sử dụng điện áp bao nhiêu – 12V, 24V hay 220V. Đây là yếu tố cực kỳ quan trọng, vì nếu chọn sai nguồn, đèn có thể không sáng, chập chờn hoặc hư hỏng vĩnh viễn.

Trong số đó, hai loại đèn thường gây nhầm lẫn nhất là đèn pha LED 12V và 24V – cùng là điện áp thấp, cùng có 3 dây, nhưng cách dùng và ứng dụng lại khác nhau rõ rệt.

Để giúp bạn hình dung rõ hơn, dưới đây là bảng so sánh nhanh hai loại đèn này:

• Đèn pha LED 12V: Là loại đèn hoạt động với dòng điện một chiều 12V, thường dùng cho tàu thuyền, hệ thống chiếu sáng ngoài trời sử dụng ở quy mô nhỏ.
• Đèn pha LED 24V: Cũng sử dụng điện (DC) một chiều nhưng ở mức điện áp cao hơn 12V, phù hợp với hệ thống điện có công suất lớn hơn, hoặc các khu vực cần truyền tải điện xa mà vẫn đảm bảo ổn định.

Dưới đây là bảng so sánh chi tiết:

Trước khi đấu nối đèn LED, việc xác định đúng loại điện áp là yếu tố then chốt. Mỗi hệ nguồn có cách sử dụng và yêu cầu kỹ thuật riêng, nếu chọn sai có thể khiến đèn không sáng, hoạt động chập chờn hoặc thậm chí hư hỏng.

Sau Khi đã hiểu rõ hệ nguồn và ứng dụng phù hợp – Vậy cách nối đèn led 3 dây như thế nào cho đúng kỹ thuật ?, Hãy cùng tìm hiểu ngay phần tiếp theo dưới đây !

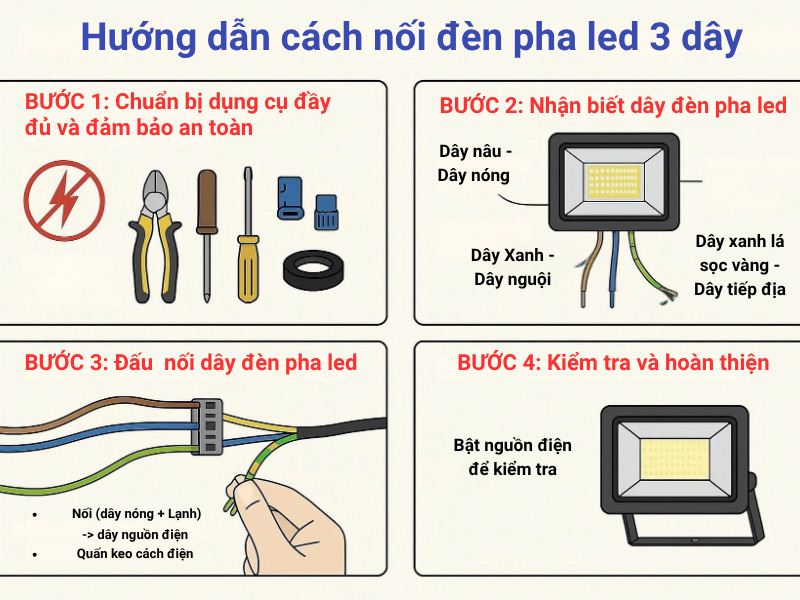

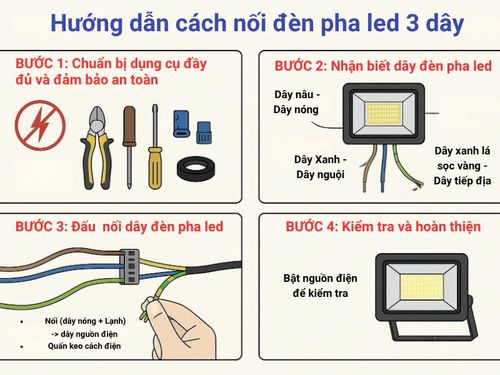

Hướng dẫn cách nối đèn led 3 dây đúng kỹ thuật

Đèn pha LED 3 dây là loại phổ biến hiện nay trong nhiều hệ thống chiếu sáng, từ dân dụng cho đến công nghiệp. Tuy nhiên, việc đấu nối đúng 3 dây này không phải ai cũng hiểu rõ – đặc biệt là khi mỗi loại đèn lại dùng một mức điện áp khác nhau như 12V, 24V hoặc 220V.

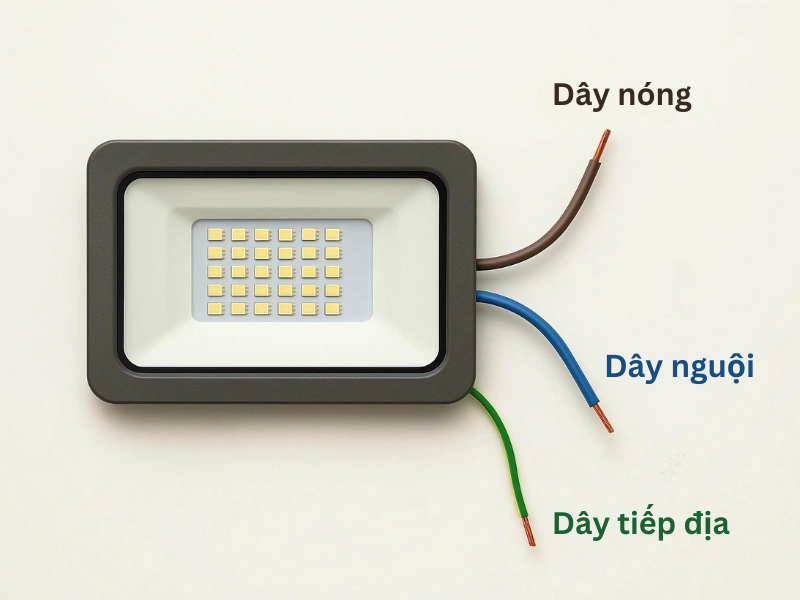

Đèn pha LED có 3 dây bao gồm:

• Một dây dương ( dây nóng – thường màu đỏ hoặc nâu)
• Một dây âm ( dây nguội – thường màu đen, xanh hoặc trắng)
• Một dây tiếp địa (thường màu xanh lá sọc vàng)

Để giúp bạn dễ hình dung và thao tác nối dây đèn pha led  đúng ngay từ lần đầu, chúng ta sẽ lần lượt đi vào từng trường hợp cụ thể:

Cách đấu dây đèn led 12V

Để giúp bạn dễ hình dung và thực hiện đúng kỹ thuật, dưới đây là cách nối đèn LED 3 dây 12V chi tiết, áp dụng được cho cả người dùng phổ thông lẫn thợ kỹ thuật cơ bản. Việc nắm rõ từng bước sẽ giúp đảm bảo đèn hoạt động ổn định, bền bỉ và an toàn trong quá trình sử dụng.

Chuẩn bị:

• Bộ chuyển đổi nguồn điện
• Bút thử điện hoặc đồng hồ đo điện áp
• Chuẩn bị một đoạn dây dẫn điện có độ dài phù hợp – Nên tối ưu khoảng cách dây điện 5m
• Kìm – Tua vít – Băng keo cách điện

Các bước đấu nối:

• Tắt nguồn điện trước khi thao tác để đảm bảo an toàn.
• Sử dụng bộ chuyển đổi nguồn điện từ dòng điện 220VAC thành dòng điện 12VAC
• Đấu nối dây nguồn đèn vào nguồn điện đã chuyển đổi
• Dây đỏ của đèn → đấu vào một cực dương trên nguồn điện
• Dây đen/xanh dương của đèn → đấu vào cực âm dây còn lại của nguồn điện
• Dây tiếp địa (nếu có) → có thể nối vào dây còn lại  hoặc bỏ trống (quấn keo cách điện chung với bộ dây tiếp địa bên ngoài)  nếu không dùng trong hệ thống có nối đất

Bật nguồn điện để kiểm tra: đèn sáng ổn định, không chớp nháy nghĩa là đã đấu đúng.

Cách đấu đèn led 24V

Tương tự như đèn 12V, đèn LED 24V cũng sử dụng nguồn điện một chiều (DC). Tuy nhiên, điện áp cao hơn và yêu cầu về độ chính xác và an toàn cũng cao hơn. Dưới đây là cách nối đèn led 3 dây đèn pha led 24V DC:

Chuẩn bị dụng cụ:

• Trước tiên bạn cần phải chuẩn bị đèn pha LED 24V – Đèn cần đảm bảo chất lượng và đúng thông số kỹ thuật.
• Tua vít, kìm, domino nối dây hoặc jack cắm
• Đồng hồ đo điện (nếu cần xác định lại cực)
• Kìm – Tua vít – Băng keo cách điện

Các bước đấu nối dây đèn pha led 24V:

• Tắt nguồn điện trước khi đấu nối đèn để đảm bảo an toàn
• Sử dụng bộ chuyển đổi nguồn 220V AC Xoay chiều biến thành dòng điện 24V DC
• Đấu nối nguồn đèn dây đèn vào nguồn điện
  • Nối dây nguội (thường có màu xanh/đen) vào đầu dây của nguồn điện
  • Nối dây nóng (Thường có màu nâu / đỏ) đấu vào dây còn lại của nguồn điện
  • Nếu có dây tiếp địa, bạn có thể nối vào dây của nguồn điện  hoặc bỏ trống nếu không sử dụng.

Sau khi đấu xong, bật nguồn 24V lên. Nếu đèn sáng ổn định, không chớp tắt là bạn đã đấu đúng.

Nếu đèn không sáng: kiểm tra lại cực âm/dương hoặc thử đổi dây.

Cách đấu đèn led 3 dây 220V

Đèn LED 3 dây sử dụng điện 220V là loại phổ biến nhất trong chiếu sáng dân dụng và công nghiệp. Tuy nhiên, vì nguồn điện 220V là dòng xoay chiều (AC), việc đấu nối đúng cách là rất quan trọng để đảm bảo an toàn và hiệu quả sử dụng. Dưới đây là các bước đấu nối đèn led 3 dây 220v:

Các bước đấu đèn led 3 dây 220V đơn giản:

• Ngắt nguồn điện trước khi đấu nối đèn pha led 220v
• Nối dây nguội của đèn pha led  vào đầu dây trực tiếp của nguồn điện.
• Dây nóng nối với đầu dây còn lại của đèn nguồn điện
• Dây tiếp địa (nếu có) →  nối vào hệ thống nối đất (nếu có sẵn). Nếu không có, bạn có thể để trống và quấn keo lại ở bên ngoài cùng với bộ dây đèn.

Kiểm tra lại các đầu nối, đảm bảo chắc chắn, không bị hở dây. Sau đó bật nguồn điện. Nếu đèn sáng ổn định, không chớp tắt – bạn đã đấu đúng.

Một số lưu ý khi đấu nối đèn pha led 3 dây

Dù việc đấu nối đèn LED 3 dây không quá phức tạp, nhưng thao tác sai cách có thể dẫn đến tình trạng đèn không sáng, chập điện, hoặc mất an toàn. Dưới đây là những điểm quan trọng bạn cần lưu ý:

• Ngắt nguồn điện trước khi thao tác: Đây là nguyên tắc bắt buộc để đảm bảo an toàn. Tuyệt đối không chạm vào dây dẫn hoặc đấu nối khi nguồn điện vẫn đang cấp, kể cả với nguồn 12V hay 24V.
• Không đấu nhầm dây tiếp địa:
  • Dây tiếp địa (xanh sọc vàng) có vai trò dẫn dòng điện bị rò rỉ xuống đất, giúp chống giật, chống nhiễu và tăng an toàn điện.
  • Chỉ nối dây tiếp địa khi hệ thống có sẵn nối đất (từ tủ điện, cọc tiếp địa, khung kim loại nối đất…).
  • Nếu không có hệ thống nối đất, có thể để trống dây tiếp địa nhưng phải bọc cách điện kỹ lưỡng.
• Sử dụng phụ kiện nối an toàn: Ưu tiên sử dụng domino (Cầu đấu điện) hoặc jack chuyên dụng. Tránh xoắn dây trần rồi quấn băng keo – cách này dễ bung, chập hoặc rò điện nếu lâu ngày.
• Kiểm tra kỹ mối nối trước khi cấp điện: Sau khi đấu xong, cần kiểm tra lại tất cả mối nối chắc chắn, không bị hở dây hoặc chạm chập. Sau đó mới bật điện thử

Kết luận

Việc nối đèn LED 3 dây đúng kỹ thuật không chỉ giúp đèn hoạt động ổn định mà còn đảm bảo an toàn cho người sử dụng, nhất là trong các môi trường có độ ẩm cao hoặc sử dụng nguồn điện khác nhau như 12V, 24V hay 220V. Hy vọng qua bài viết này, bạn đã hiểu rõ hơn về cấu tạo, cách phân biệt dây và các bước đấu nối phù hợp với từng loại đèn.
